1、(64) 基于TMS320C6455、XC5VSX95T 的6U CPCI 无线通信处理平台

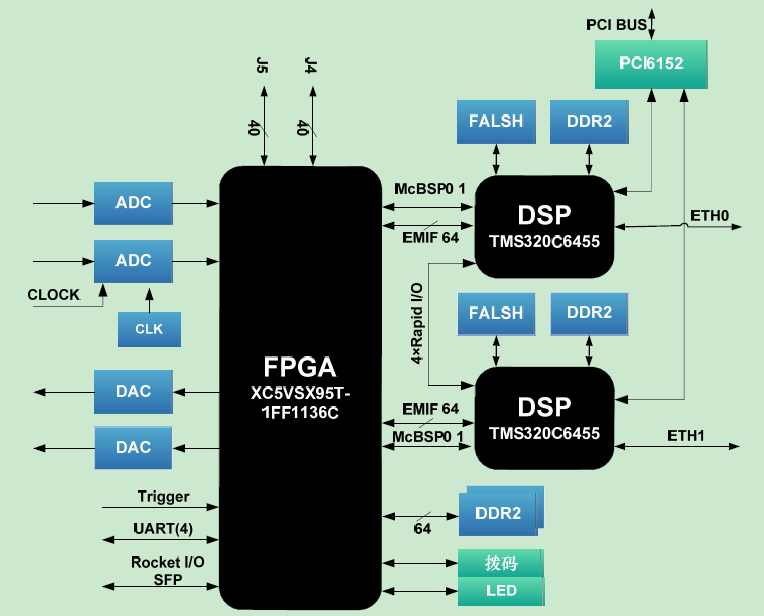

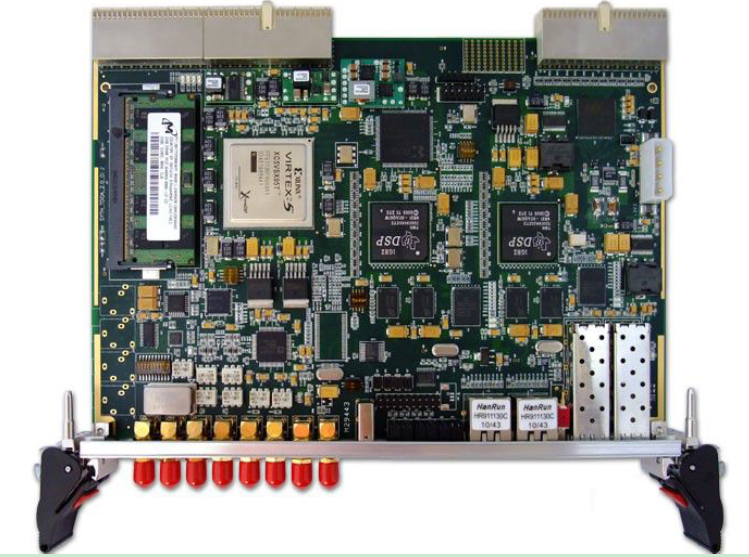

1、板卡概述
本板卡由我公司自主研发，基于CPCI 架构，符合PICMG2.0 D3.0 标准，包含双TI TMS320C6455、Xilinx
FPGA XC5VSX95T-1FF1136C。包括PCI 和2 个千兆以太网口；FPGA 输出的接口包括2 路AD、2 路DA、2 个
SFP 光纤，4 路RS232，1 套音频界面，1 个1PPS 信号。电路用于软件无线电系统，基带信号处理，无线
仿真平台，高速图像采集、处理等。
2、处理板技术指标
一、DSP 芯片部分
1． DSP 时钟主频1GHz，支持1.2GHz。
2．内存总线独立， 板载DDR2-500 512MB。
3．PCI 接口支持Master 和Slave，32bit/33MHz 或者32bit/66MHz。
4．双DSP 与FPGA 采用EMIF 和Mcbps 连接，EMIF 支持16bit、32bit、64bit 宽度，速度100MHz。
5．支持32MB-128MB Nor Flash。
6．支持千兆网络接口。
7．两片C6455 之间通过RapidIO 的方式耦合在一起，之间双向传输速率可达10Gbps。
二、FPGA 芯片部分
FPGA 采用Xilinx 新一代高端V5 系列芯片，选择型号为：XC5VSX95T-1FF1136C，
XC5VSX95T 具有逻辑模块160 x 54 最大RAM 模块1,120Kb，DSP48E 640 个，CMT 时钟
管理6 个RocketIO GTP 16 个，总IObank 20 个，最大使用IO 数680 个。
1． 外接DDR2 内存条，可支持到最大4GB。
2． AD 器件采用ADS62P49，2 路输入，最大采样率支持250MSPS，为14bit 数据。输入信号为
76-108M，108-140M 信号。信号幅值50 奥姆，1V，物理界面为SMA。
3．2 路DAC 输出，器件采用AD9777，转换率为160MHz，为16bit 数据。输出信号幅值1V，50
奥姆，物理接口为SMA，J4、J5 支持后走线40 对差分，80 根IO。
4．支持4 路UART 接口。
5．支持音频Codec 接口，Line、MIC 输入，Line、Phone 立体声输出。
6．1pps 秒脉冲输入功能，接口为SMA 。
7．外部参考时钟输入功能，接口为SMA。
8．外部事件触发输入功能，接口为SMA。
9．拨码输入/ LED 灯指示。
10．FPGA 下载支持从串模式（slave serial）和从并模式（slave selectMAP）。
三、整板复位功能、电源指示，电源热插拔管理。
3、软件功能：
1．支持PCI 驱动，Window Driver，支持板卡master EDMA 中断操作。
2．支持千兆网络传输，移植LWIP 协议栈，支持ping，TCP、UDP、IP 传输协议。
3．支持Flash 、PCI Boot 引导方式。
4．支持RapidIO X1 X4 EDMA 中断数据传输。
5．FPGA 完整的DDR2 控制、USB、RS232、1pps GPS 数据收发传输。
6．FPGA Rocket 光纤数据传输测试程序。
7．DSP 与FPGA 的EMIF 口EDMA，同步中断传输，测试速率在200MB/s 以上。
8．支持FPGA 程序采用Flash、DSP 引导加载。
9．AD DA 数据的读写配置参考程序。
4、物理特性：
尺寸：6U CPCI 板卡，大小为160X233.35mm。
工作温度：商业级0℃～ +55℃ ，工业级-40℃～ +85℃
工作湿度：10%～80%
5、供电要求:
双直流电源供电。整板功耗20W。
电压：+5V 2A ，+3.3V 3A。纹
波：≤10%
6、应用领域
雷达、软件无线电、图像数据采集、广播电视等。
