基于TI DSP TMS320CC6678、FPGA XC5VLX110T 的CPCI 处理卡

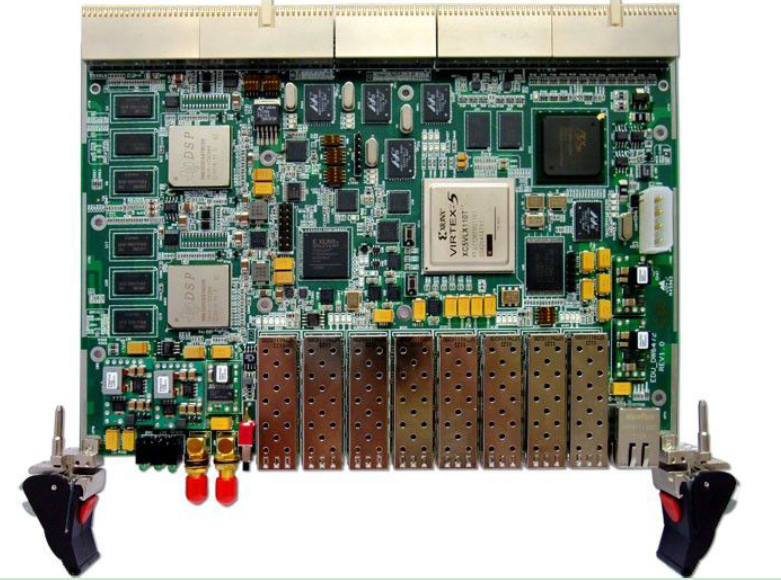

1、板卡概述
本板卡由我公司自主研发，基于CPCI 架构，符合CPCI2.0 标准，采用两片TI DSP TMS320C6678 芯
片和Xilinx 公司V5 系列FPGA XC5VLX110T-1FF1136 芯片。包含PCI 接口、GMII 的以太网接口、Nor Flash
接口、8 路SFP 光纤，4 路RS232。可用于软件无线电系统，基带信号处理，无线仿真平台，高速图像采
集、处理等。支持热插拔，设计芯片可以满足工业级要求。
2、处理板技术指标
1) 关于TI DSP TMS320C6678 芯片
德州仪器(TI) 推出的TMS320C6678 是基于其最新DSP 系列器件TMS320C66x 之上，采用8
个1.25GHz DSP 内核构建而成，并在单个器件上完美集成了320 GMAC 与160 GFLOP 定点及浮点
性能，从而使用户不仅能整合多个DSP 以缩小板级空间并降低成本，同时还能减少整体的功耗要求。，
充分满足移动网络领域对信道密度及高质量媒体服务日益增长的需求。

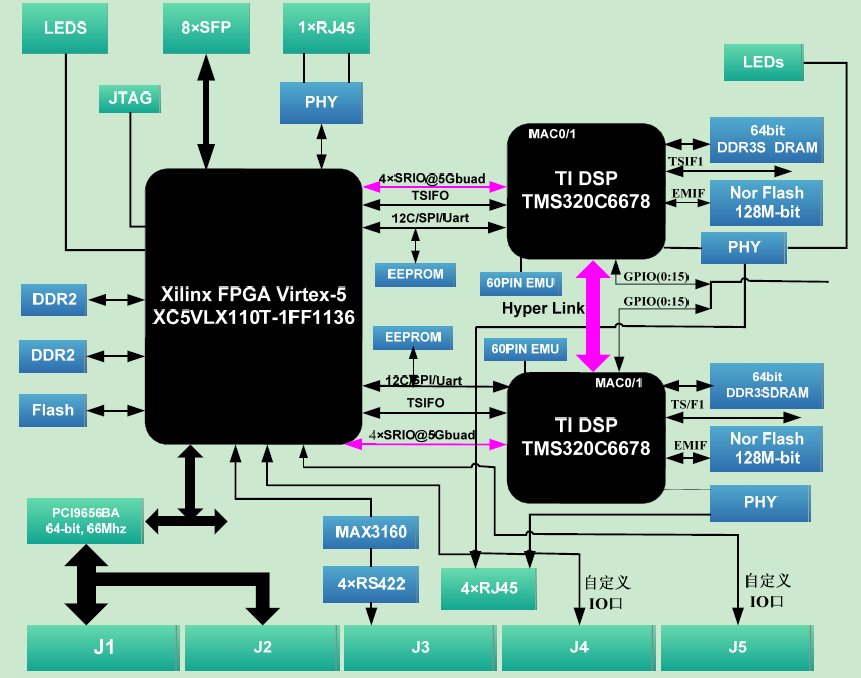

2) DSP 部分支持2 个TMS320C6678 芯片，支持DDR3, Nor Flash, 以太网接口，DSP 之间通过
HyperLink 互联。DSP 的TSIF1 外接连接器。
3) FPGA 部分支持8 路光纤2.5Gbps 输入输出， 2 组DDR2,分别为256MB（32bit 宽度），一个
PCI 总线接口，1 个GMII 的以太网接口，一个Nor Flash 接口，4 个RS422 界面。
4) DSP 与FPGA 直接通过RapidIOX4，TSIF0，I2c，SPI，Uart 互联。
5) 前面板输出8 路SFP 光纤，1 路以太网接口，复位按钮和指示灯。
6) 通过CPCIJ3 连接器输出DSP 的4 路以太网口， 4 路RS422/RS232 界面。J4 J5 输出160 个
IO，可以做80 对LVDS 信号。
7) 板卡要求支持热插拔，设计芯片目前使用商业级，要求兼容工业级设计。
3、软件系统
1) 支持PCIe 驱动。
2) 支持千兆网络传输，移植LWIP 协议栈，支持ping，TCP、UDP、IP 传输协议。
3) 支持Flash 、PCI Boot 引导方式。
4) 支持RapidIO X4 EDMA 中断数据传输。
5) FPGA 完整的DDR2 控制、RS232 数据收发传输。
6) FPGA Rocket 光纤数据传输测试程序。
7) DSP 与FPGA 的RapidIO 口EDMA，同步中断传输，满足理论速度10Gbps。
8) 支持FPGA 程序采用Flash、DSP 引导加载。
4、物理特性：
尺寸：6U CPCI 板卡，大小为160X233.35mm。工作温
度：商业级0℃～ +55℃ ，工业级-40℃～ +85℃ 工作
湿度：10%～80%
5、供电要求:
双直流电源供电。整板功耗50W。
电压：+5V 5A ，+3.3V 6A。纹
波：≤10%
6、应用领域
软件无线电系统，基带信号处理，无线仿真平台，高速图像采集、处理等。
