基于Xilinx 公司V5 系列FPGA 高速接口功能验证CPCI 平台

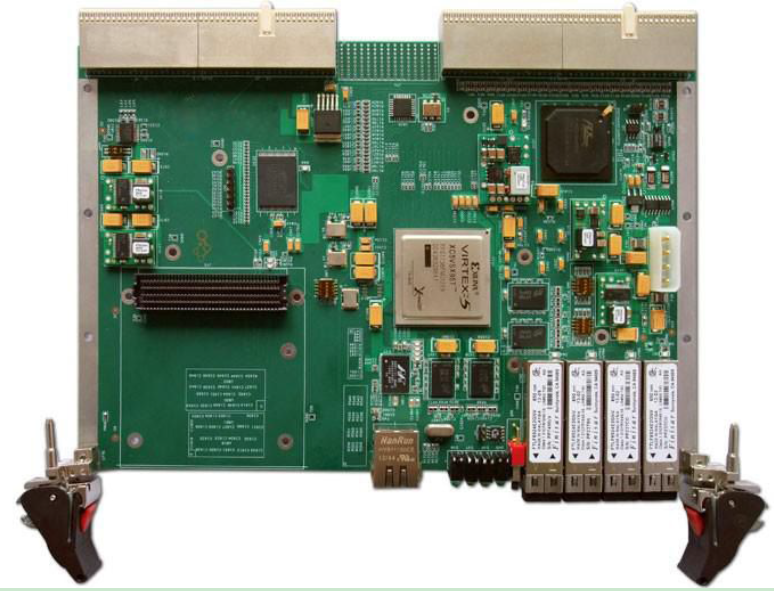

一、板卡概述
本板卡是Xilinx 公司芯片V5 系列芯片设计信号处理板卡。由一片Xilinx 公司的
XC5VLX110T-1FF1136 / XC5VSX95T-1FF1136 / XC5VFX70T-1FF1136 芯片组成。FPGA 接1 片DDR2
内存条2GB，32MB Nor flash 存储器，用于存储程序。外扩SATA、PCI、PCI express、千兆网络接口、
SFP 接口，自定义总线支持最大到266 个IO。该板卡是理想的中低端接口验证平台，并可快速搭建CPCI
架构产品。板卡设计芯片可支持工业级。
二、板卡性能介绍
(1)FPGA 指标
该板卡可以采用XC5VLX110T-1FF1136/XC5VSX95T-1FF1136/XC5VFX70T-1FF1136 三种芯片。
XC5VLX110T-1FF1136 具有逻辑模块160 x 54 最大RAM 模块1,120Kb，DSP48E 64 个，CMT 时钟管理6
个，RocketIO GTP 16 个，总IObank 20 个，最大使用IO 数680 个。

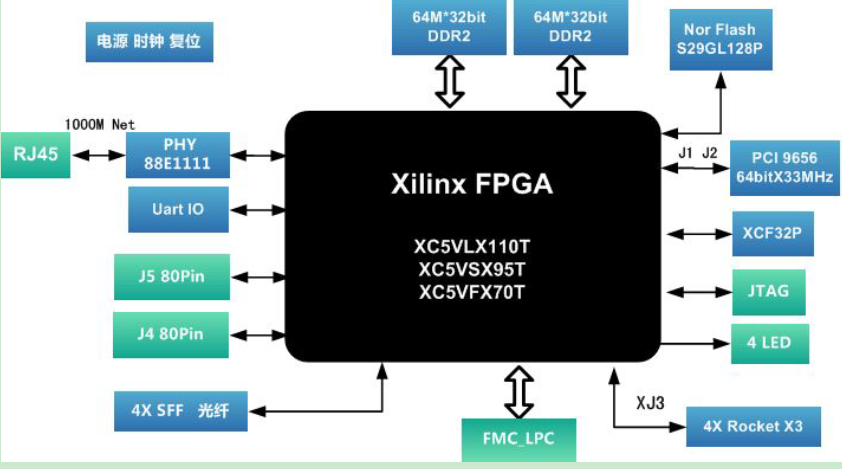

(2)接口指标
a) FPGA 外接一个DDR2 存储器最大支持到4G。b)外
接一个Nor Flash 存储，支持最大128MB。c)外接四个
SATA 连接器，支持SATA 硬盘连接开发。d) 外接一
个PCIe 接口，支持X4 PCIe。
e) 外挂PCI Bridge PCI9656 芯片，支持J1，J2 的PCI 64bit 33MHz 传输。
f) 通过FMC 与外板互联。
g) 外接2 路光纤，支持2.5Gbps 传输。
h) 外接1 个千兆网络，支持UDP 数据传输
i) J3 J4 J5 支持198 根IO，可以支持单端LVTTL 电平或者差分LVDS 信号输入输出。
三、软件功能：
基于Window2k/XP 的PCI 驱动程序和诊断程序；
基于FPGA 的接口测试程序。
DDR2 内存条的访问和测试程序。
PCI 访问测试程序。
J3 J4 J5 IO 测试程序。
四、FMC 扩展子卡
FMC 连接器是一种高速多pin 的互连器件，广泛应用于板卡对接的设备中，特别是在xilinx 公司的所有
开发板中都使用。
在FMC 子模块的设计中，通过固定电信号位置，使用最小的系统支持和灵活的引脚分配，能最大限
度地减少设计的精力和资源，不仅提高了效率，而且也带来了诸多显著优势，主要有以下几方面：
（1）设计重复利用性：不管是采用定制的内部板设计还是商用成品(COTS) 子卡或载卡，FMC 标准
有助于将现有的FPGA / 载卡设计重新用到新的I/O 上，而这只需更换FMC 模块并对FPGA 设计略作
调整即可。
（2）数据吞吐量：支持高达10 Gb/s 的信号传输速率，子卡和载卡之间潜在总带宽达40 Gb/s。
（3）多I/O：提供充足I/O 数量，紧密排列，空间占用少
（4）兼容性：标准化的电源，规范的信号定义，增加彼此的兼容性
（5）稳定性：宽面积接触，采用BGA 封装，增加抗震性能
五、J3\J4\J5 自定义扩展卡
如果板卡自带的结构不能满足要求，还可根据自身情况，通过J3、J4、J5 支持的198 根IO 自定义
接口卡。
六、物理特性：
工作温度：商业级0℃～ +55℃ ，工业级-40℃～ +85℃
工作湿度：10%～80%
七、供电要求:
双直流电源供电。整板功耗15W。
电压：+5V 2A ，+3.3V 3A。纹
波：≤10%
八、应用功能
数据采集和存储，数据显示和回放，图像数据处理和采集，接口功能验证。
