基于CPCI 结构的2 路125Msps 的AD 160Msps 的DA 采集预处理卡

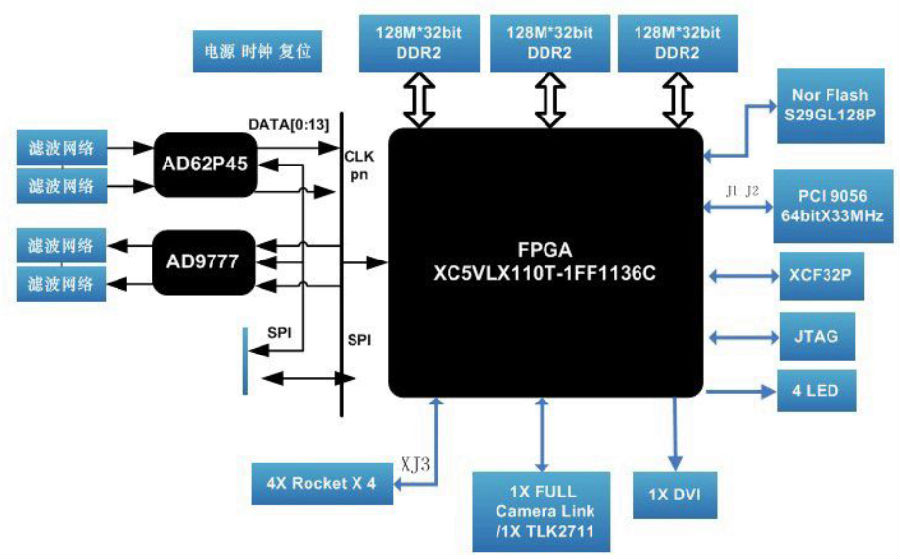

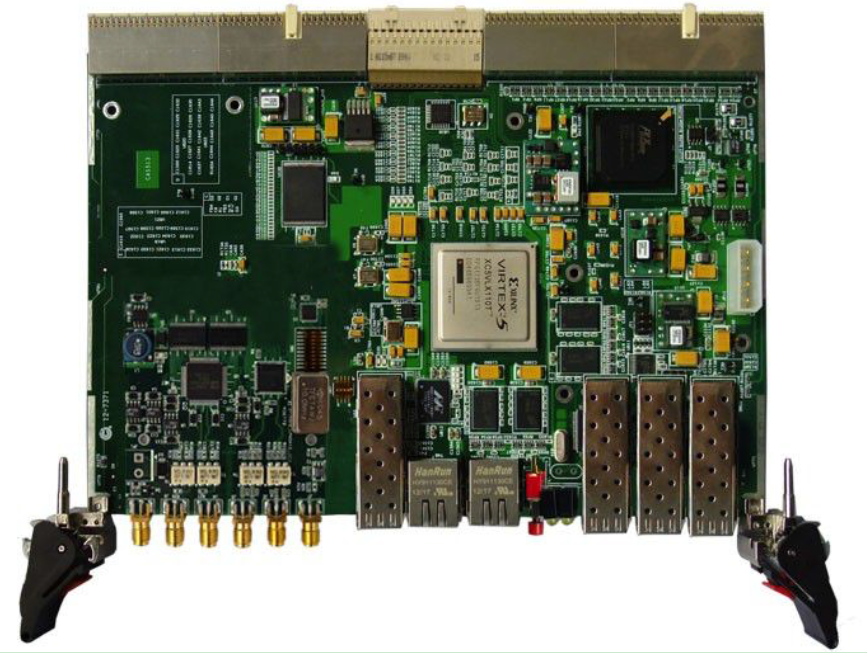

一、板卡概述
本板卡是Xilinx 公司芯片V5 系列芯片设计信号处理板卡。由一片Xilinx 公司的XC5VLX110T-1FF1136
/ XC5VSX95T-1FF1136 / XC5VFX70T-1FF1136 芯片组成。FPGA 接1 片DDR2 内存条2GB，32MB Nor flash
存储器，用于存储程序。外扩SATA、PCI、PCI express、千兆网络接口、SFP 接口，自定义总线支持最大
到266 个IO。该板卡是理想的中低端接口验证平台，并可快速搭建CPCI 架构产品。板卡设计芯片可支持工
业级。
二、板卡性能指标：
1. FPGA 指标
该板卡可以采用XC5VLX110T-1FF1136/XC5VSX95T-1FF1136/XC5VFX70T-1FF1136 三种芯片。
XC5VLX110T-1FF1136 具有逻辑模块160 x 54 最大RAM 模块1,120Kb，DSP48E 64 个，CMT 时钟管理6 个，
RocketIO GTP 16 个，总IObank 20 个，最大使用IO 数680 个。
2. AD 指标：
• 支持2 路AD 输入，2 路DA 输出。
• 一路SPI，用于对AD，DA,时钟芯片的配置。
两路AD , AD 采用AD62P45 芯片，该芯片集成了两个14 位的高速ADC，采样速率高达125MSPS，
输入信号幅值1V，50 欧姆阻抗。
• 两路DA，DA 采用AD9777 芯片，该芯片为16 位分辨率，最大输入数据速率为160Msps，插值后最
大DAC 转换速率400MSPS，该系列器件具有可选插值率(2x/4x/8x)以及能够以Fs/2、Fs/4 或Fs/8
混频的复合调制器，两路信号可以以I、Q 分量信号输出。所有配置均通过一个易于使用的三线式
或四线式SPI 接口完成。输出信号幅值为1V，50 欧姆阻抗，物理接口为SMA。
• 时钟采用温补晶振10MHZ，1ppM。
• 采用外时钟，外触发。支持外时钟输入，通过电阻切换,直接输入给AD 芯片。支持外触发输入，
实现多板卡的同步触发。
• AD 时钟倍频芯片为AD9552, RMS jitter: <0.5 ps。
3.接口指标
• FPGA 外接三组DDR2 存储器，每一组支持64MX32bit 容量。
• 外接一个Nor Flash 存储，支持最大128MB。
• 外挂PCI Bridge PCI9656 芯片，支持J1，J2 的PCI 64bit 33MHz 传输。
• XP3 支持GTPX16 支持高速背板互联。
• 外接1 个千兆网络，支持UDP 数据传输
• 支持2 路UART 接口（挂FPGA 总线）。
• FPGA 外接ARM 并转发2 路Can 接口。
• 拨码输入/ LED 灯指示。
• 复位功能。
• 供电要求双直流电源供电。电压：+5V 2A ，+3.3V 2A。纹波：≤10%
• 板卡形态6U CPCI 板卡，大小为233.35 X 160 mm
• J4 J5 支持80 根IO，可以支持单端LVTTL 电平或者差分LVDS 信号输入输出。
三、软件支持：
基于Window2k/XP 的PCI 驱动程序和诊断程序；
基于FPGA 的接口测试程序
• DDR2 内存条的访问和测试程序。
• GTP 的访问和测试程序。
• PCI 访问测试程序。
• J4 J5 IO 测试程序。
• 背板高速互联Aurora 测试程序
四、物理特性：
工作温度：商业级0℃～ +55℃ ，工业级-40℃～ +85℃
工作湿度：10%～80%
五、供电要求:
双直流电源供电。整板功耗15W。
电压：+5V 2A ，+3.3V 3A。纹
波：≤10%
六、应用功能
模拟信号、中频信号采集，信号发出等。
