基于DM6467T 和XC5VLX110T 网络输入高清JPEG 解码、H.264 图像解码的字符叠加设备

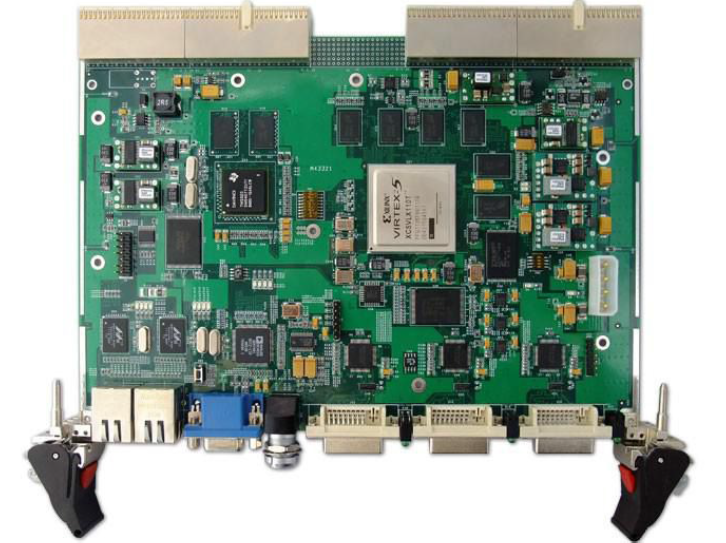

1.板卡概述
该板卡主要包含输入1 路数据LVDS 信号、1 路VGA 视频信号、2 路1000M 网络视频信号；输出1
路数据LVDS 信号、3 路DVI 视频信号，1 路音频立体声信号。板卡实现网络输入Jpeg、H.264 的压缩流，
通过FPGA 进行Jpeg 解码，DSP 进行H.264 解码，同时进行字符叠加，在DVI 输出口上进行显示。
2.设备性能与处理板技术指标
（1）视频处理板部分
A．LVDS 总线通信速率为200Mbps。
B．VGA 输入视频的分辨率为1024×768，色彩为24bit，彩色，频率为60Hz。C．
DVI 输出视频分辨率为1600×1200，色彩为24bit，彩色，频率为60Hz。D．JPEG
图片输入要求分辨率支持1600X1200，色彩为24bit，彩色，频率17Hz。
E．H.264 压缩流支持高清和标清，高清分辨率1920X1080，色彩为24bit，彩色，频率为30Hz；标
清分辨率720X576，色彩为24bit，彩色，频率为60Hz。
F．参数作图能够支持全字库，包括ASCII 码、中文、48bit 点阵。屏幕为21 寸16：9 显示器，字体
大小5-7mm。
G．网络为1000Mbps 带宽。

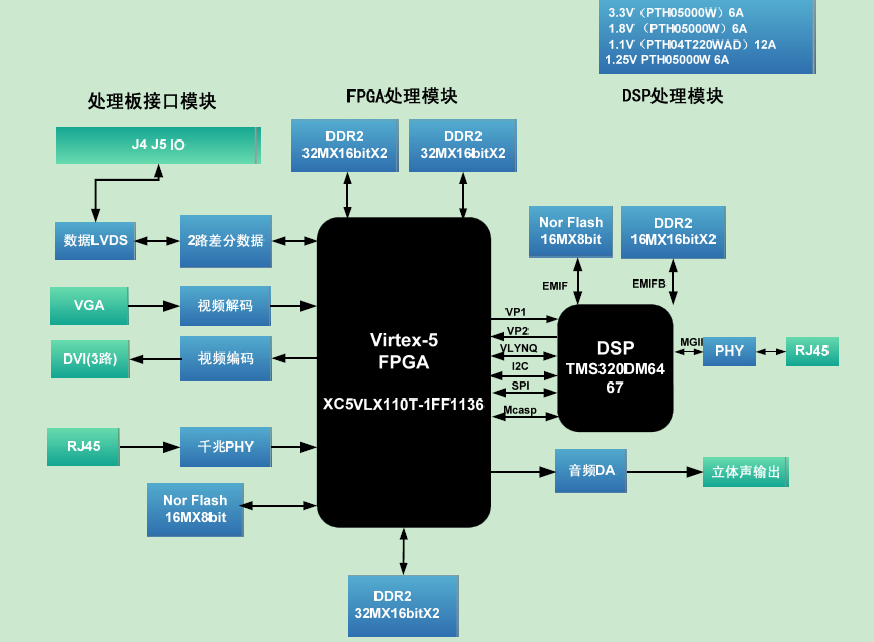

3.主芯片性能介绍
（1）DSP 处理模块
DSP 处理模块采用TI 公司高性能数字媒体处理器TMS320DM6467T，.其主要特征如下：
a．一个729MHz 的C64X+的DSP 处理器
b. 一个364.5MHz 的ARM926EJ-S 处理器
c. 8 个32bitC64x+的指令通道
e. 4 个浮点和定点ALU
f. 8 个8X8 的定点乘法器
g. 外挂32bit 宽度，256MB DDR2
h. 外部EMIF 接口总线独立于内存总线，支持16bit 宽度，速度100MHz
i. 支持32MB Flash
j. 支持一个VPIF 视频输入口，双标清或者单高清输入，一个VPIF 输出口，双标清或者单高清输出
k. 支持高清的H.264 音视频编解码.
（2）FPGA 处理模块
FPGA 采用Xilinx 新一代V5 系列芯片，选择型号为：XC5VLX110T-1136C，XC5VLX110T 具有逻
辑模块160 x 54 最大RAM 模块1,120Kb，DSP48E 64 个，CMT 时钟管理6 个RocketIO GTP 16 个，
总IObank 20 个，最大使用IO 数680 个，能外接DDR2 设备，可支持到最大4GB。
FPGA 外挂3 组DDR2，采用Micron 公司MT47LC64M16BT ，两组各2 片，组成乒乓模式或者单
组模式，总容量256MBX4。
4.软件部分
程序开发包括DSP 部分程序和FPGA 部分程序，DSP 程序使用C 语言编写，运行于Linux 操作系统，
FPGA 部分程序使用Verilog 语言，使用ISE 开发环境，版本为12.2。

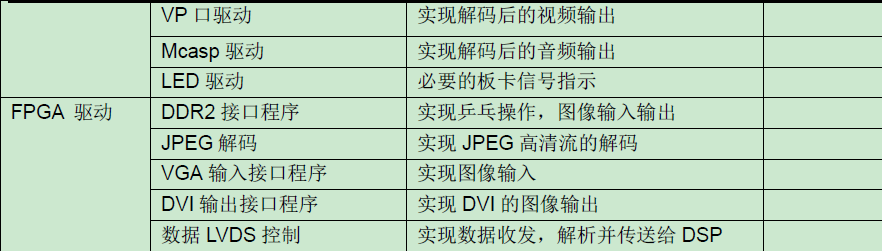

主要包括：
5.物理特性:
工作温度：商业级0℃～ +55℃ ，工业级-40℃～ +85℃
工作湿度：10%～80%
6.供电要求:
不大于13W, 直流供电。电压：+5V 1.5A +3.3V 2A 输入。
纹波：≤5%。
