基于DSP+FPGA 的20 路50Msps AD 数据处理平台
1、板卡概述

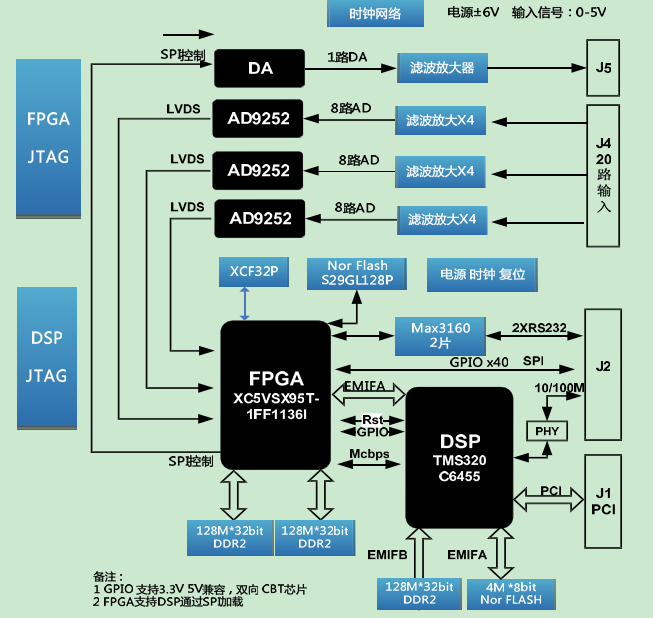

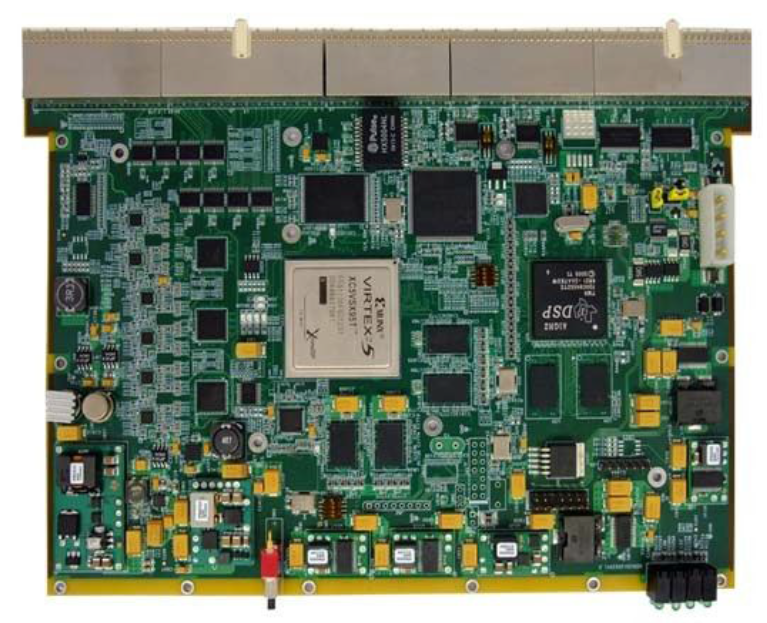

该DSP+FPGA 高速信号采集处理板由我公司自主研发，包含一片TI DSP TMS320C6455 和一片Xilinx
V5 FPGA XC5VSX95T-1FF1136I。包含24 路模拟量50Msps 输入，1 路DA 模拟量50Msps 输出，用于软
件无线电系统，基带信号处理，无线仿真平台等。
2、技术指标
2.1 DSP+FPGA 部分
a)FPGA + DSP 结构,DSP 采用 TMS320C6455，FPGA 采用 XC5VSX95T-1FF1136I
b)具备 CPCI 接口，PCI 为 32bit 33MHz c)DSP 具有千兆网络
d)DSP 与 FPGA 互联通过 EMIF，Mcbsp，GPIO 互联
e)DSP 支持 Nor Flash 接口 Bootloader f)DSP 能通过 CPCI 接口 bootloader
g)提供 vxworks 驱动及例程，例程可演示主机和 DSP 交互数据，bootloader 功能。
2.2AD 部分
a)支持 24 路模拟量输入，采样率为 50Msps，±5V 信号输入
b)支持 1 路 DA 模拟量输出，转换率为 50Msps，±5V 信号输出
c)输入信号带宽小于 20MHz，单端直流耦合。
三、供电要求:
双直流电源供电。整板功耗 20W。 电压：+5V 2A ，+3.3V 3A。 纹 波：≤10%
四、 应用领域
雷达、软件无线电、图像数据采集、广播电视等
