高可靠性产品- VPX

基于 Virtex™6 3U LX240T， SX315T， SX475T VPX  数据收发预处理平台

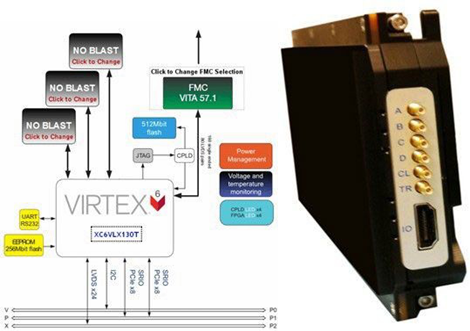

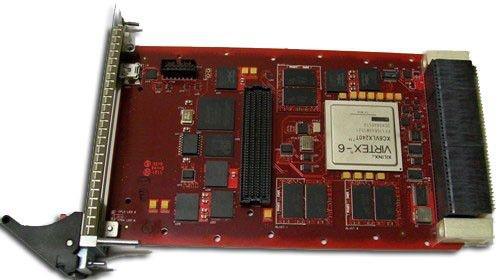

一、板卡概述

此产品可以使用在的 VPX360 和 VPX362。VP680 是一种高性能的 VITA 46（VPX）标准相容的显示卡与 先进的数字信号处理能力。已经有针对性的为客户复杂的 FPGA 算法实现可编程数字信号处理（DSP）应用 的设计。VP680 产品在的 3U VPX 外形尺寸，提供各种直接上是紧密耦合的接口选项 - 快速板上内存资源 的 Xilinx Virtex™-6 FPGA。VP680 是一个很好的选择，高性能的应用程序，需要使用频域算法，如与 FFT 的加速。

二、板卡特点：

•Virtex-6 LX130T，LX240T，LX365T，SX315T，SX315T，SX475T

•高密度记忆体选项使用 BLAST 的网站：QDR2 DDR2 和 DDR3 SDRAM，SRAM，NAND FLASH。

•VPX VITA 46 标准

•前面板 FPGA 夹层卡（FMC）

•UART 通过 USB

三、应用功能：

•软件定义无线电（SDR）

•雷达/声纳图像处理器

•卫星通信系统

•雷达和无线电干扰

•JPEG2000 视频图像处理器

•基带通信收发器

•多通道数字接收机

•1M 点的 FFT 处理浮点

•事件处理器和录像机

四、FPGA 夹层卡选件：

•FMC103： 4 通道 A/D 210 MSPS 12 位

•FMC104： 4 通道 A/D 250 MSPS 14 位

•FMC107： 8 路 A/D 65 MSPS 12 位

•FMC108： 8 路 A/D 250 MSPS 14 位

•FMC110：四通道

•1 路 A/D 5.00 GSPS 10 位

•2 通道 A/D 2.50 GSPS 10 位

•4 通道 A/D 1.25 GSPS 10 位

•FMC204： 4 通道 D / A 1 GSPS 16 位

五、可选的编译选项:

•配置 VP680 板，以满足您的要求

•请注意相对于 BLAST FMC 卡选项

•您的电路板，将建成以你所选择的规格产品编号中的选项

•自定义的 BLAST 模块是可根据要求提供

六、软件支持：

•此产品的恒星 IP。一个简单的方法来设计自动化的代码和比特流生成 FPGA 固件

•董事会的控制和监测工具

•Flash 编程工具

•信心测试

•主机端 API

•软件程序的例子

•赛灵思 ISE 项目

•测试固件和 VHDL 源代码

•在 Windows，Linux，VxWorks 下的驱动程序

•2 路 A/D 1 GSPS 12 位

•2 路 D/A 1 GSPS 16 位

•FMC122：双/单通道 A/D

•1 路 A/D 2.50 GSPS 8 位

•2 通道 A/D 1.25 GSPS 8 位

•FMC126：单四双通道 A/D
