基于 Virtex™7 XC7VX690T，XC7VX980T，XC7VX1140T 的 3U VPX 平台

基于 Virtex™7 XC7VX690T，XC7VX980T，XC7VX1140T 的 3U VPX 平台

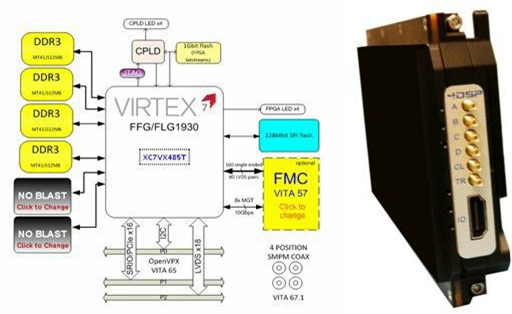

一、板卡概述

此产品可以使用在的 VPX360 和 VPX362。VP780 是一个高性能的 VITA 46（VPX）相容的显示卡与先进 的数字信号处理能力。经过优化设计的执行复杂的 FPGA 算法的高吞吐量要求。可选传导冷却，VP780 是的

3U VPX 外形尺寸，提供高达 4GBytes DDR3 SDRAM 和额外的记忆体选项 2 BLAST 网站。一个符合 VITA 57 FMC 的网站，它可以很容易地整合与 A / D，D / A，RF 能力和更多的 I / O 卡。VP780 是一个很好的选择，高 性能的应用程序，需要使用频域算法，如与 FFT 的加速。4DSP 提供了许多现成的，现成的知识产权（IP）

内核，应用程序需要最高级别的性能。

二、板卡特点：

•XC7VX485T 的 Virtex-7，XC7VX690T，XC7VX980T，XC7VX1140T

•分配 2GB 的 DDR3 SDRAM，4 个独立的 8 位银行。

•高密度存储器选项使用 BLAST 的网站：额外的 QDR2 + DDR3 SDRAM，SRAM，NAND FLASH。

•VPX VITA 46 标准

•可选 VITA 67 I / O

•前面板 FPGA 夹层卡（FMC）

•UART 通过 USB

三、应用功能：

•软件定义无线电（SDR）

•雷达/声纳图像处理器

•卫星通信系统

•雷达和无线电干扰

•JPEG2000 视频图像处理器

•基带通信收发器

•多通道数字接收机

•高达 64M 点浮点 FFT 处理

•事件处理器和录像机

四、FPGA 夹层卡选件： 所有 4DSP 基金管理除 FMC645 和 FMC700

五、可选的编译选项:

•配置 VP780 板，以满足您的要求

•请注意相对于 BLAST FMC 卡选项

•您的电路板，将建成以你所选择的规格产品编号中的选项

•自定义的 BLAST 模块是可根据要求提供

六、软件支持

此产品的恒星 IP。一个简单的方法来设计

自动化的代码和比特流生成 FPGA 固件

•董事会的控制和监测工具

•Flash 编程工具

•信心测试

•主机端 API

•软件程序的例子

•赛灵思 ISE 项目

•测试固件和 VHDL 源代码

•在 Windows，Linux，VxWorks 下的驱动程序
