NI公司推出第二代具有5倍的瞬时带宽、FPGA可编程性、6.5GHz矢量信号收发器

作者：朱磊

矢量信号收发仪（VST）是一类全新的仪器，它结合了矢量信号分析仪(VSG)、矢量信号发生器(VSA)与基于FPGA的实时信号处理和控制。NI的全球首台VST还拥有用户可编程FPGA，它允许自定义算法直接用于仪器的硬件设计。这种软件设计的方法让VST拥有了软件定义无线电(SDR)架构的灵活性以及射频仪器的高性能。

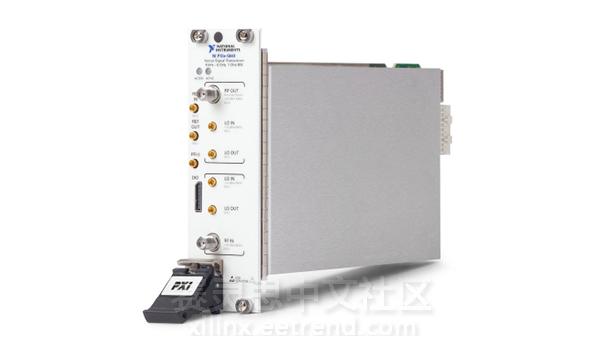

最近，美国国家仪器公司（NI）推出了其第二代PXIe-5840矢量信号收发器（VST），它结合了6.5GHz射频矢量信号发生器和一个2插槽的PXIe模块中的6.5GHz矢量信号分析仪。该仪器具有1GHz的瞬时带宽，可以适应各种RF测试系统中，包括5G和物联网射频应用，超宽带雷达原型和RFIC测试。

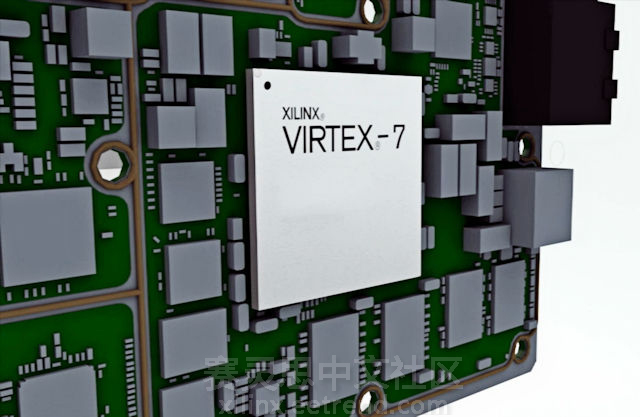

像NI公司其他的仪器一样，PXIe-5840 VST在公司的LabVIEW系统设计环境中是可编程的，而且VST是采用Xilinx Virtex-7 690T FPGA芯片来延续这种可编程性。（NI公司的第一代VSTS采用的是Xilinx Virtex-6 FPGA芯片。）

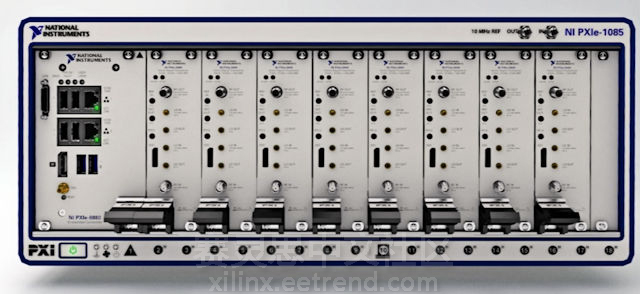

NI使用该FPGA的可编程性创建不同的RF测试系统，如8×8这个MIMO射频测试系统：

这是混合信号物联网测试系统：

与上一代产品相比，NI PXIe-5840的改进主要体现在以下几个方面：
1. 带宽达到1GHz，是上一代产品的5倍，适合高级数字预失真和毫米波测试等苛刻的RF应用
2. 尺寸比上一款产品缩小三分之一，由3槽PXI模块缩小为2槽PXI模块尺寸，更节省空间，单个18插槽机箱可支持8x8 MIMO，特别适合5G通信系统的开发
3. 增加了第五个功能：高速串行接口。上一代仅有并行I/O
4. 内置赛灵思公司的Virtex-7 FPGA，比上一款的Virtex-6 FPGA性能更强大
