XC7K325T-2FFG900I的方案（全）

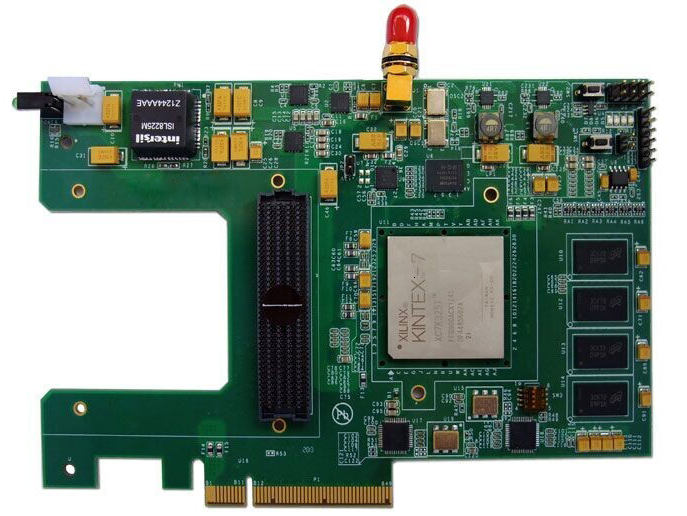

本板卡基于Xilinx 公司的FPGAXC7K325T-2FFG900 芯片，pin_to_pin 兼容
FPGAXC7K410T-2FFG900 ，支持PCIeX8、64bit DDR3 容量2GByte，HPC 的FMC

连接器，板卡支持各种接口输入，软件具有windows，Linux 驱动。

二、功能和技术指标：
• 支持1 路PCIe X8 支持PCI Express V1.1 V2.0 标准；
• 支持64bitDDR3， 容量2GByte；
• 支持1 个FMC HPC 中LA，HA，HB 全部接口和DP0~DP7 8 路高速接口，兼
容ML605 等开发板，前面板输出；
• 支持4 个LED 指示灯；
• 支持2 个按钮；
• 所有器件支持商业级，工业级。
三、软件功能:
• 支持DDR3 IP，PCIe IP 开发；
• 支持Windows 驱动，
• Linux 驱动。
• FMC 上接高速ADC，DAC 子卡，Camera Link 子卡等，并可提供演示程序。

四、应用领域：

• 软件无线电处理平台
• 图形图像硬件加速器
• Net FPGA

FMC 子卡搭配实例

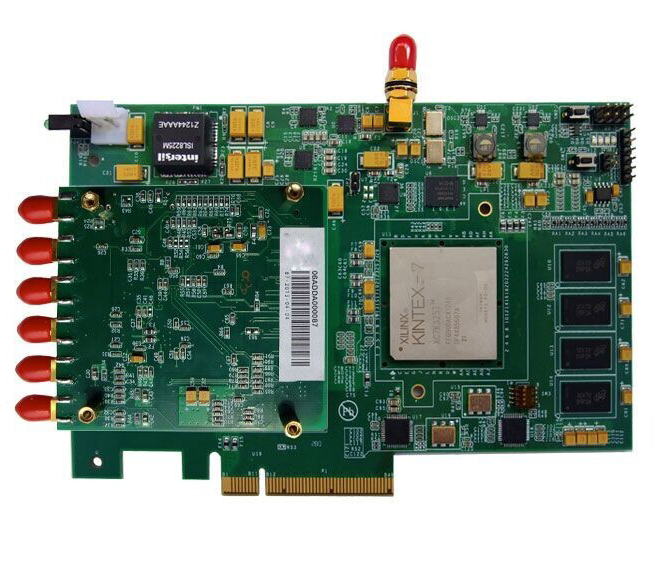

1) 基于Xilinx Kintex-7 FPGA K7 的ADDA 软件无线电通用处理卡套件

该类AD/DA 子卡模块就专门针对xilinx 开发板设计的标准板卡，用于模拟信号、中频信号
采集，信号发出等应用

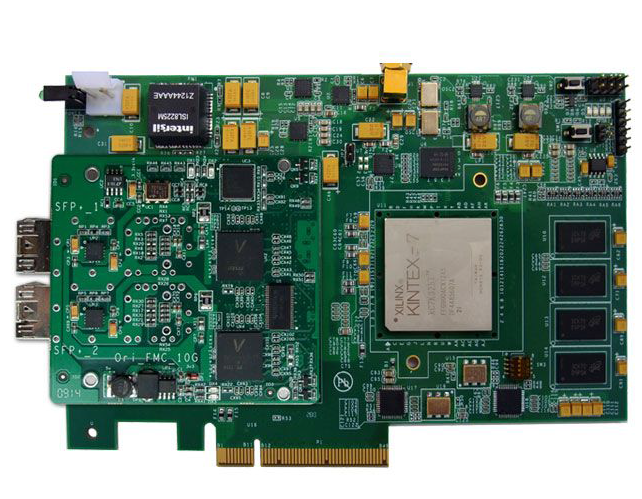

基于Xilinx Kintex-7 FPGA K7 的万兆光纤处理卡套件

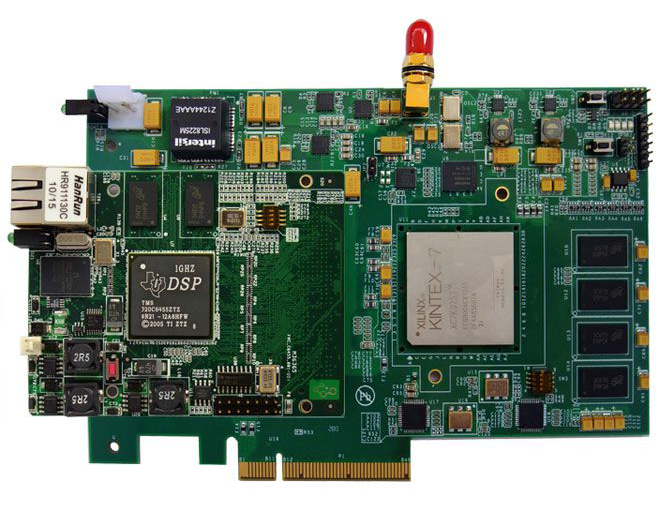

基于Xilinx Kintex-7 FPGA K7 的DSP 处理卡套件
